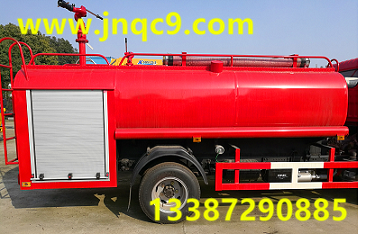

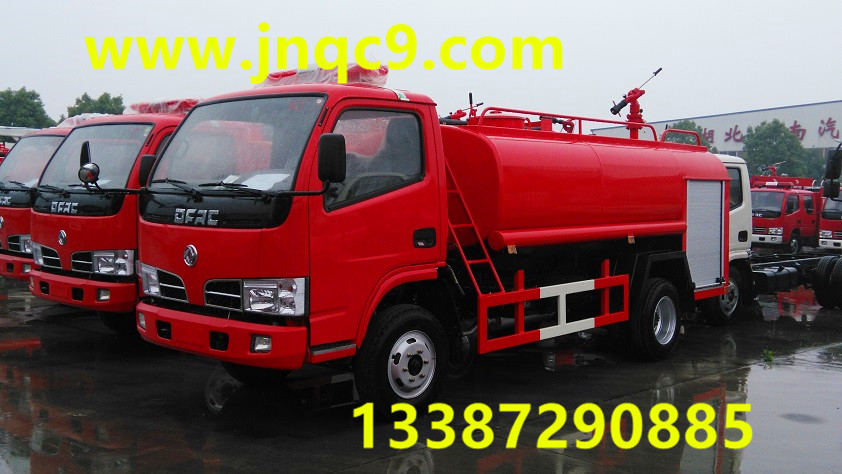

东风4方多功能消防车

东风4方多功能消防车

简易消防车,又称绿化喷洒车。是国家质检合格产品,使用方便,价格低廉。满足小型企业,乡镇灭火,社区消防使用,深受用户喜爱。

超长质保专业团队全程监督合作共赢

热销产品推荐

车型详情

JDF5070GPSE5绿化喷洒车详细描述


一、 整车

1. 外廓尺寸:6350 mm×1980 mm×2900 mm

2. 乘员人数:2

3. 水罐:容积3640L

4. 水泵:流量20L/S@1.0MPa

5. 水炮:流量20L/S@0.8MPa,射程不小于48m

二、 底盘

1.  型号:东风 EQ1070SJ3BDF

2.  驱动型式:4×2

3.  轴距:3308mm

4.  发动机:型号为CY4BK551,直列四缸、水冷、高压共轨、增压中冷柴油发动机

l  额定输出功率为:75KW

l  排放标准:国Ⅴ

5.  变速箱:机械式手动变速箱,5个前进档

6.  转向系统:左置,液压助力转向,方向盘高度和角度可调

7.  制动系统

l  行车制动:真空助力制动

l  驻车制动:中央鼓式制动

l  辅助制动:发动机排气制动

8.  最高车速:99km/h

三、 取力器:全功率夹心式取力器,电磁阀控制,飞溅润滑。

四、 驾乘室

1. 结构:整体钢骨架焊接平头驾驶室,固定型。

2. 布局:单排双门,乘员人数为2

3. 设备:除原车设备外,还装有取力器开关、侧标志灯开关、手油门等。

五、 上装

()   罐体

1.  容积:3640L(水)。

2.  结构:

l  方圆焊接结构,内设防荡隔板和防浪孔。

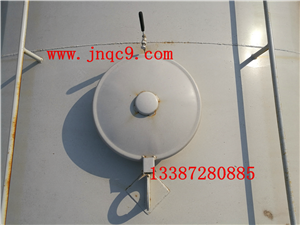

l  人孔及人孔盖1套,直径φ500 mm

l  注水管位于罐体右边,通径为DN65

l  排污管1个,位于罐体底部,通径为DN40

3.  材质:采用优质碳钢材料焊接而成,筒体厚度为3mm,封头厚度为4mm。(根据客户需要:内壁全部做防腐处理,经久耐用)。



4.  设备:

l  人孔盖:带快速锁紧及开启装置,开启快捷、安全。



l  排污阀:手动控制

(器材箱

1.  结构:

l  泵室框架为焊接结构。

l  内蒙皮为轻合金花纹铝板。

l  根据器材固定需要,配置铝合金型材固定架或隔板。

2.  材质:泵室蒙皮为优质碳钢材料。

3.  卷帘门:

l   材质为轻合金卷帘门,质量轻,防腐性能好。

l   卷帘门的特殊结构确保了外部雨水很难渗入,密封性能良好。

4.  顶部:采用具有防滑花纹板及防护栏,确保人员安全。

5.  尾部:配备可供消防人员上下的爬梯。



六、 消防泵及水路系统

1 消防泵

l  型号:CB10/20 车用消防泵

l  安装位置:后置

l  流量及压力:20L/S@1.0MPa

l  引水时间:≤35秒(7米吸深时)

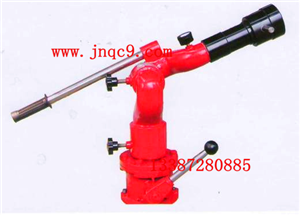

2 消防炮

l  型号:PS20 车载手动炮

l  安装位置:泵室顶部

l  流量及压力:20L/S@0.8MPa

l  射程:不小于48m

l  旋转角度:360°

l  俯仰角;-15°~45°



3 消防管路

l  罐吸水管路:DN100,带手动蝶阀,右置向前

l  外吸水管路:DN100,后置向后

l  炮出水管路: DN65,带止回阀,顶置向上

l  水带出水管路: 2×DN65,带手动球阀,顶置左右各1

l  泵往罐注水管路:DN40,带手动球阀,右置向前

l  消防栓注水管路:DN65,带管牙扪盖,罐体右侧

l  放余水管路:位于泵、罐体及管路的最低处,以防泵、罐及管路等在低温状态下冻裂。



七、 电气系统

1.  车辆两侧装有3个符合国家标准的侧标志灯



2.  尾部装有符合国家标准的组合尾灯和牌照灯。

3.  操纵系统:各种仪表和开关集中布置在泵室尾部的仪表板上,包括耐震型压力表、耐震型真空表、水泵引水开关,并在仪表板上附有消防水路系统工作原理和操作说明。



八、 器材配备及布置

1.  配备原则

l  客户有特殊需求时,根据客户的需求配备

l  客户没有特殊需求时,按照公司的企业标准配备

九、 随车基本配备清单

序号

名 称

数 量

序号

名 称

数 量

1

吸水胶管

2

2

底盘专用工具

1

3

吸水管扳手

2




十、 整车涂装

l  绿化喷洒车的外表喷涂R03大红色;

l  消防泵管路喷涂R03大红色;

l  侧防护、后保险杠喷涂蓝/白色相间。

十一、随车文件资料

l  底盘使用说明书(1份)

l  底盘维修手册(1份)

l  底盘质量保修卡(1份)

l  底盘合格证(1份)

l  随车维修工具清单(1份)

l  消防泵使用维修说明书(1份)

l  绿化喷洒车使用说明书

l  绿化喷洒车消防器材交货清单

l  绿化喷洒车合格证

l  绿化喷洒车交接清单

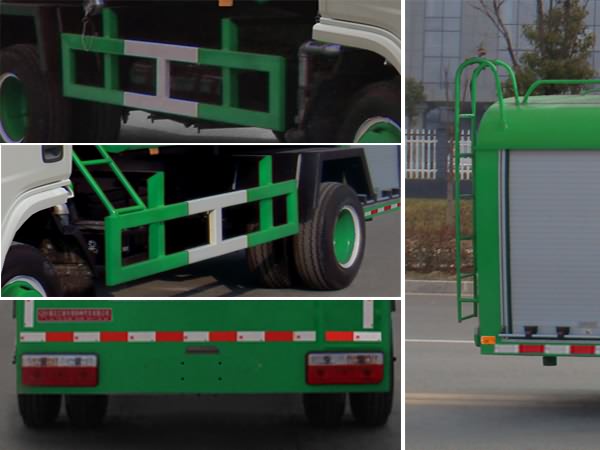

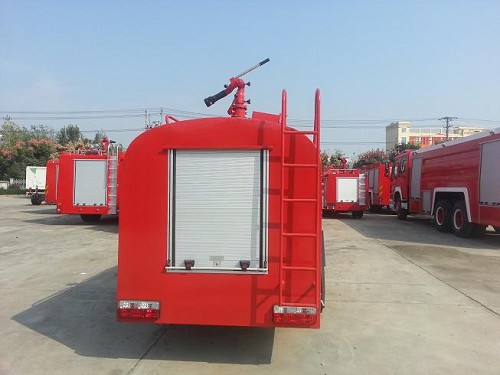

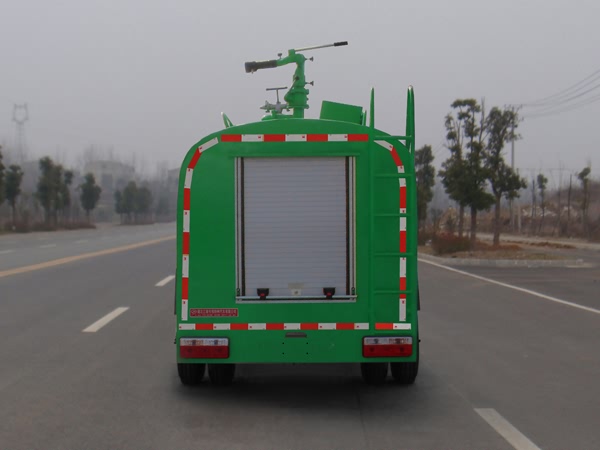

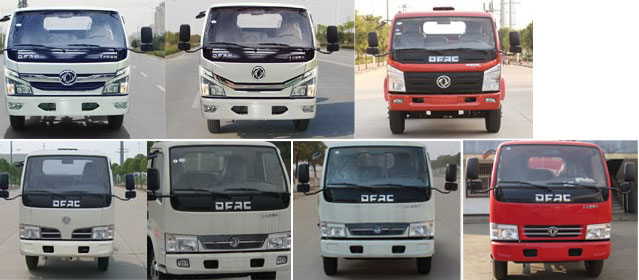

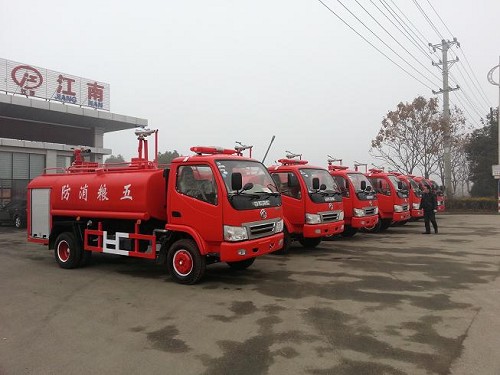

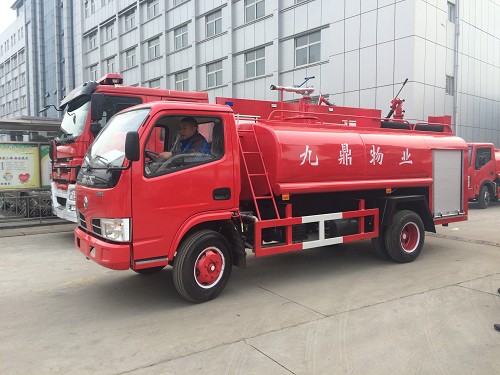

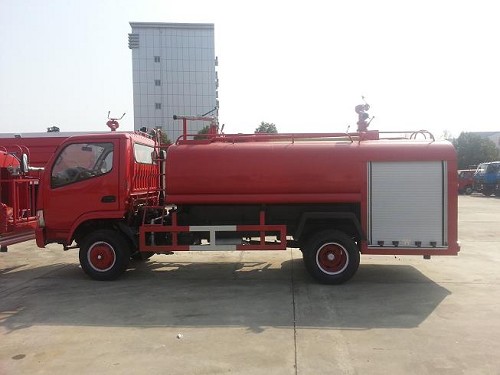

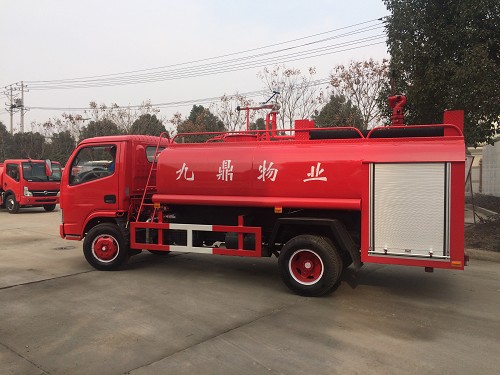

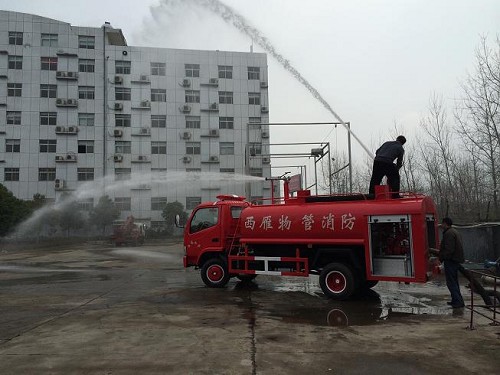

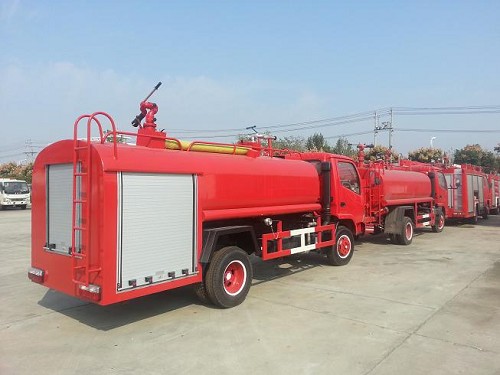

多方位图:
